衡水景衡化工产品有限公司污染土壤修复工程治理与修复 效果评估报告公示


1 项目背景

衡水景衡化工产品有限公司位于河北省衡水市中华大街以东、北外环路以南、裕华路以北,场地地理中心坐标为N37°45′54.24″E115°40′33.30″,占地面积约70亩。该公司是生产染料中间体DSD酸的专业化企业,所在场地的部分土壤已受重金属污染,其中砷、镍两种重金属污染物已构成了健康危害。目前,该企业已全部拆除。目前本地块拟由衡水精信房地产开发有限公司开发建设,拟在该地块上进行房地产开发,未来场地规划为商住用地。

根据国家环保总局《关于切实做好企业搬迁过程中环境污染防治工作的通知》(环办[200447号)、环保部《关于土壤污染防治工作的意见》(环发[200848号)、环保部等四部委《关于保障工业企业场地再开发利用环境安全的通知》(环发[2012140号)、国务院办公厅《近期土壤环境保护和综合治理工作安排》(国办发[20137号)、环保部《关于加强工业企业关停、搬迁及原址场地再开发利用过程中污染防治工作的通知》(环发[2014]66号)和河北省环保厅《关于保障工业企业场地再开发利用环境安全的通知》(冀环发[2013]77号)等要求,20146月精信集团委托河北煜环环保科技有限公司对原衡水景衡化工产品有限公司场地开展了前期调查和取样分析工作,在调查场地区域展开了场地环境调查与风险评估工作。20158月,河北省环保厅组织召开了《衡水景衡化工产品有限公司场地环境调查及风险评估报告》的专家评审,审议并通过了该调查评估报告。同年10月下发了该调查评估报告评审意见的函(冀环办字函[2015]352号)。

根据调查评估结果,该场地部分土壤已受重金属污染,其中砷、镍两种重金属污染物已构成健康危害。20161月,由河北煜环环保科技有限公司编制完成的《衡水景衡化工产品有限公司污染土壤修复技术方案》取得河北省环保厅复函(冀环办字函[2016]32号)。20175月河北伟诚环境工程有限公司受衡水精信房地产开发有限公司委托开展该场地重金属污染土壤的修复工作,公司接受委托后,立即对《衡水景衡化工产品有限公司污染土壤修复技术方案》展开研究,并对项目现场进行了踏勘。经调查分析发现,原修复技术方案中所统计的重金属污染土方量与场地调查阶段划定的修复范围有所出入,需对重金属污染土方量进行重新核定。根据衡水精信房地产开发有限公司提供《情况说明》,枣强县垃圾填埋场已接近满负荷运行,不再接受工业污染土壤的填埋,导致原修复技术方案中重金属最佳方案重金属污染土壤异位阻隔填埋技术实际操作中不再可行,需启动备选方案固化/稳定化技术。针对以上内容,修复施工单位于20177月编制完成了《衡水景衡化工产品有限公司污染土壤修复技术调整方案》,并于当月通过了专家评审20178月,河北伟诚环境工程有限公司按照《修复技术调整方案》要求实施并完成了该场地的污染土壤修复工程,河北正润环境科技有限公司承担了该项目的环境监理工作,河北省环境科学研究院承担了该项目的修复效果监测工作。

在场地业主、污染土修复处置及环境监理等相关单位提供充分资料的前提下,结合修复效果监测报告,河北省环境科学研究院编制了《衡水景衡化工产品有限公司污染土壤修复工程治理与修复效果评估报告》。

1.1-1 本项目参与各方职责分工

单位名称

本项目中职责

衡水精信房地产开发有限公司

建设单位

河北伟诚环境工程有限公司

设计单位

河北伟诚环境工程有限公司

修复施工单位

河北正润环境科技有限公司

监理单位

河北省环境科学研究院

修复效果监测单位


2 修复效果评估结论与建议

2.1 修复效果评估结论

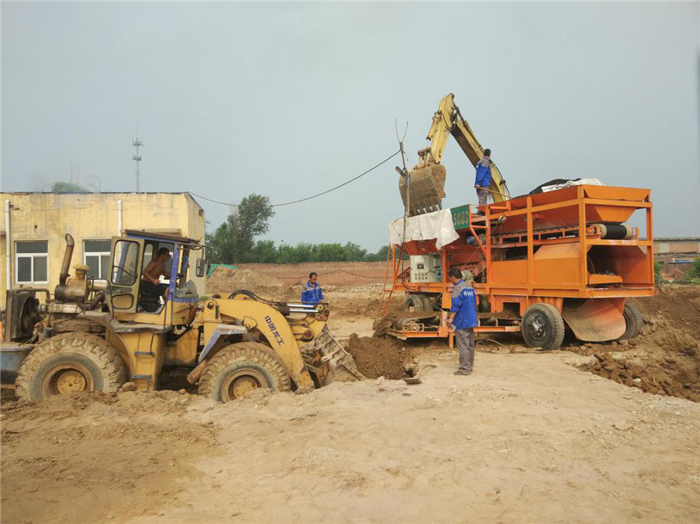

根据本工程施工单位河北伟诚环境工程有限公司编制的《竣工报告》,本工程于201785日进场施工准备,于201788开始对污染土进行修复施工,并于当月15日完成所有污染土的修复治理工作,开挖体积为6348.7m3,形成修复后土壤7618.4m3建筑垃圾378.3m3共使用BFA型重金属钝化剂190.5m3建筑垃圾全部喷洒药剂淋洗后堆存于场地内的建筑垃圾堆存区,修复后土壤修复效果监测合格后堆存于场地内的修复后土壤堆存区,待未来房地产开发过程中阻隔回填处置。

环境监理单位是河北正润环境科技有限公司,修复效果监测单位是河北省环境科学研究院。通过对修复施工单位提供的施工总结报告、环境监理单位提供的环境监理总结报告以及修复验收提供的修复验收报告,并结合现场踏勘情况,得出该修复工程修复效果评估结论如下:

1、该修复施工单位依据《衡水景衡化工产品有限公司污染土壤修复技术调整方案》,对该场地目标污染物、修复范围土方量,依据规定的修复工艺和技术要求,完成了该场地污染土壤修复工作。

2、施工期间,通过对环境要素的识别,对水环境、环境空气、噪声环境、固体废物环境,施工单位开展有针对性的环保控制措施,施工过程中的环保设施健全,二次污染防治措施较到位,总体满足方案中规定的管理要求,有效地降低了施工过程中的环境影响。

3、修复实施过程中,环境监理单位能够依据相关法律法规和技术导则要求,开展环境监理工作,有效保障了项目实施过程中工程量的完成、安全施工和文明施工,保障了土壤修复过程中对周边环境的影响控制。

4、依据施工方自我验收检测结果以及修复效果监测单位河北省环境科学研究院编制的《衡水景衡化工产品有限公司污染土壤修复工程修复效果监测报告》,修复后土壤样品中目标污染物的检出浓度均达到《衡水景衡化工产品有限公司污染土壤修复技术调整方案》中提出的修复目标值,达到修复方案要求。

综上所述,该场地的修复工程已具备验收条件,可以通过衡水景衡化工产品有限公司污染土壤修复工程的验收。

2.2 建议

按照《衡水景衡化工产品有限公司污染土壤修复技术调整方案》要求针对本场地未来房地产开发过程中修复后重金属污染土壤的回填、地下水的抽出处理及含DSD酸土壤的回填处置,均纳入房地产开发阶段的后期管理,对此提出相关的环境管理如下建议

2.2.1修复后重金属污染土壤的处置

根据已取得省厅批复的《衡水景衡化工产品有限公司污染土壤修复技术方案》,若采取方案二固化稳定化技术修复,则修复完成后的土壤,暂存于待检区,待未来基坑开挖,将污染土回填至规划的车库用地之下,夯实,根据房地产开发规划上部进行素土回填及其他防渗措施建设。

依据《衡水景衡化工产品有限公司污染土壤修复技术调整方案》,修复后污染土回填过程管理及回填后的管理应纳入房地产开发阶段的后期管理。

2.2.1.1修复后重金属污染土壤回填方案

依据《衡水景衡化工产品有限公司污染土壤修复技术调整方案》,本场地内共修复重金属污染土壤6348.7m3(实方),此部分土壤要填埋至地下车库(车库面积)之下,需在地下车库设计深度(5m)之下再次开挖一个基坑,用于存放修复合格后重金属污染土壤。初步设计5m之下清挖一块面积6500m2(地下车库面积约2.2m2,远大于该设计面积),深度1m的基坑,并对坑底进行夯实后,将修复合格后重金属污染土壤回填至此基坑并对此进行夯实。在回填基坑之上建造地下车库。

由《修复技术调整方案》2.2.2章节可知,本场地DSD酸土位于地下4.9-6.8m之间,本次深挖基坑位于地表5m之下,因此,修复后重金属污染土壤回填基坑内清挖出土壤均为DSD酸土,需对其进行临时堆存,待后期地下车库建成后进行回填作业。深挖基坑土为含DSD酸土,其堆存、回填管理纳入含DSD酸土的回填处置管理中,具体见《衡水景衡化工产品有限公司污染土壤修复技术调整方案》2.7.2章节。

目前修复后重金属污染土壤暂存于场地内待检区,按照《衡水景衡化工产品有限公司污染土壤修复技术调整方案》内容及要求,房地产开发过程中将修复后土壤原场地回填后,拆除防渗膜后的待检区布设土壤检测点位进行表层土壤样品采集及重金属砷、镍含量的检测验收工作。待检区防渗膜拆除前应检查防渗膜的完整度,一旦发现防渗膜破损,应对其破损位置做好标记。待检区面积为30×50m布设两个土壤表层样品采样点位,如果防渗膜有破损,应对破损处增加表层土壤检测点位

若样品检测结果未达到修复目标值要求,则应进行深挖救治工作,并进一步布点采样检测和验收评估,确保暂存区拆除后不存在安全隐患。


2.2-1 待检区表层土壤采样点示意图

2.2.1.2 环境管理要求

1环境监理

为加强修复后土壤回填工作的环境保护监督管理,防止回填过程中二次污染的产生,保障人体健康及保护生态环境,建设单位应委托环境监理单位,依据有关环境保护法律法规的要求,对本场地修复后土壤的回填过程实施专业化的环境保护咨询和技术服务,协助和指导建设单位全面落实修复后土壤的回填过程中的各项环境保护措施。

2修复后土壤回填处置报告

修复后污染土壤在房地产开发项目建设过程中,按照《调整方案》要求进行原场地消纳回填、暂存区表层土壤检测的同时,应编制修复后土壤回填处置报告,报当地环保局备案。

3修复土壤回填区环境管理

根据《修复技术调整方案》要求,房地产开发阶段基坑开挖和修复后土壤回填之前,建设止水帷幕并对地下水进行抽出处理工作。未来修复后土壤回填工作完成后,应建立一套长期监测、跟踪、回顾性检查与评估及后期风险管理制度

1)在场地帷幕内设置一处地下水长期监测井,作为污染监测井监测因子为砷、镍,每水文年监测两次,枯水期和丰水期各监测一次

2)帷幕内地下水长期监测井应设置地下水水位动态监测系统(参考型号:加拿大Solinst Levelogger 水位传感器),设定帷幕内水位埋深报警线6.5m(修复后土壤回填区埋深6m)。同时,在帷幕内设计安装降水井,当水位动态监测系统报警时,开启降水井,将浅层地下水抽出,送小区污水处理站处理后排放,以确保帷幕内地下水水位低于修复后土壤的回填深度,降低其浸出风险。

3)按照当地地下水流向在帷幕范围外地下水流向下游处布设一处地下水长期监测井,作为污染扩散监测井监测因子为砷、镍,每水文年监测两次,枯水期和丰水期各监测一次

2.2.2地下水抽出处理

根据省厅批复的《衡水景衡化工产品有限公司污染土壤修复技术方案》,场地内受DSD酸地下水在调查场地未来开发和利用过程进行收集处置。

2.2.2.1地下水抽出-处理方案

本场地未来利用过程中对遇到的地下水进行抽出处理。本项目采用止水帷幕和基坑降水,对场地周边建设止水帷幕,切断本场地内浅层地下水与周边地下水的水力联系,然后建设降水井,地下水抽提系统由房地产公司进行配套建设。具体要求按经专家评审的《衡水景衡化工产品有限公司污染土壤修复技术调整方案》2.2.3.1章节执行。

对于抽出地下水的化学氧化,本项目需建设一套污水处理系统:地下水处理系统建设内容包括氧化设备一套,搅拌设备一套,排水管道500m具体要求经专家评审的《衡水景衡化工产品有限公司污染土壤修复技术调整方案》2.2.3.2章节执行

根据省厅批复的《衡水景衡化工产品有限公司污染土壤修复技术方案》,抽出地下水的排放标准要求符合《污水排入城镇下水道水质标准》(GB/T31962-2015B级标准要求。

2.2.2.2 环境管理要求

1、环境监理

为加强未来房地产开发过程中地下水抽出处理工作的环境保护监督管理,防止回填过程中二次污染的产生,保障人体健康及保护生态环境,建设单位应委托环境监理单位,依据有关环境保护法律法规的要求,对本场地地下水抽出处理过程实施专业化的环境保护咨询和技术服务,协助和指导建设单位全面落实地下水抽出处理过程中的各项环境保护措施。

2、环境监测

项目新建污水处理站一座,抽出的地下水应采用化学氧化脱色工艺处置达标后经市政管网排入当地污水处理厂;施工过程中应密切关注天气变化,一旦遇到降雨预报,应在降雨前及时做好坑槽积水导排工作,一旦发生降雨导致基坑积水,先将积水抽至雨水收集池,处置达标后方可排放。

a.监测点位

化学氧化污水站出水口。

b.监测项目:砷、镍、色度、COD、氨氮。

c.监测时段和频次

监测时段为整个地下水抽出处理过程,每月监测4次。

d.采样和分析方法

《地表水和污水监测技术规范》(HJ/T91-2002),《HJ535-2009 水质 氨氮的测定 纳氏试剂分光光度法 》,《HJ 828-2017  水质 化学需氧量的测定重铬酸盐法》,《GB/T 11903-1989稀释倍数法》,《GB/T 11912-1989 水质 镍的测定》,《HJ 694—2014水质 汞、砷、硒、铋和锑的测定 原子荧光法》。

e.评价标准

参照《污水排入城镇下水道水质标准》(GB/T31962-2015B级的规定。

7.2-1 废水评价标准

指标

        项目

COD

mg/L

NH3-N

mg/L

色度

(倍)

mg/L

mg/L

CJ343-2010

≤500

45

64

0.3

1.0

3、地下水抽出处理处置报告

在房地产开发项目建设过程中,对地下水进行抽出处理的同时,应编制地下水抽出处理处置报告,报当地环保局备案。

2.2.3DSD酸土壤回填处置

2.2.3.1 DSD酸土壤的回填方案

1、需清挖DSD酸土壤范围和土方量

1)地下车库开挖清挖出的DSD酸土方量

本项目重金属污染土壤修复阶段,场地已进行初步开发设计,未来房地产开发建设过程中,地下车库位置进行整体开挖,开挖深度为5m。根据省厅批复的《衡水景衡化工产品有限公司污染土壤修复技术方案》中11.2章节(P78),场地内存在DSD酸土壤,位于4.9-6.8m深度,建议该部分土壤不出场,原场区消纳,并且只能用于本场地回填,回填时不能用于地表回填和接触路基。故地下车库基坑开挖时,会将4.9-5.0m深度范围内DSD酸土壤挖出,需对清挖出DSD酸土壤进行妥善处置。

根据开发商提供场地内未来地下车库设计,地下车库面积为22403.56㎡。清挖退距为2m,放1:0.5坡。因此,建设地下车库时需开挖基坑面积(清挖退距内面积)为23834.08㎡,基坑开挖面积内4.9-5.0m深度均为DSD酸土壤,清挖出DSD酸土壤土方量为23834.08*0.1m3≈2383.41m3

2.2-2 地下车库开挖设计图

2.2-3 地下车库基坑剖面示意图

2)修复后重金属土壤回填置换的DSD酸土壤(深挖基坑土)土方量

《衡水景衡化工产品有限公司污染土壤修复技术调整方案》7.1.1章节中指出,在修复后重金属土壤回填时,在底下车库设计深度5m之下清挖一块面积6500m2,深度为1m的基坑用于会回填修复后重金属土壤,此基坑清挖深度范围为5.0-6.0m,清挖出土壤全部为DSD酸土壤。清挖DSD酸土壤土方量为6500m3

3)开发需清挖DSD酸土核算

本场地未来开发过程中,清挖出DSD酸土壤共包括两部分,一部分为清挖地下车库基坑时清挖出4.9-5.0m深度范围内的DSD酸土壤,土方量为2383.41m3,二部分为修复后重金属土壤回填置换的DSD酸土壤,土方量为6500m3

本项目开发时需清挖DSD酸土壤共计8883.41m3

2DSD酸土壤清挖及场地内运输方案

1)测量放线

测量放线是保障工程质量和工程进度的依据和基础,需根据未来规划地下车库,对清挖基坑范围进行测量放线,并随时对开挖边界进行验线,确保清挖范围的准确性。

2DSD清挖方案

清挖进行之前,需计划好开挖起始点、开挖路线、暂存区及运输路线。

0-4.9m清洁土:对地下车库范围进行测量划线,区域确定后进行0-4.9m清洁土的清挖工作。清洁土不存在健康风险,因此,可将清挖出的清洁土堆存至场地范围内不开挖区域进行暂存,待后期场地利用。

4.9-5.0mDSD酸土:本层土壤均为的DSD酸土壤,清挖时以区域西侧为清挖处理起始点,直至东侧全部清挖处理完成,运输道路主要依托原场地内道路,其余路段因场地内地面建筑已基本拆除,可按实际情况进行铺设。污染土采用小型土方运输车按规划路线运输至堆存区暂存。

3DSD酸土壤场地内运输方案

场地内DSD酸土壤挖出后进行原场区消纳,无需外运,仅进行场地内运输,具体包括:DSD酸土壤装载、场内运输等环节。其运输应遵循如下原则:

1DSD酸土壤的运输车辆不宜装车过满,减少遗撒。

2)污染土壤的场地内运输应尽量采用单循环形式,避免空车、满载车辆之间互相带来延误与不便。

本场地污染土壤运输的工艺流程如图7.2-4所示。

2.2-4 场地DSD土壤运输的工艺流程

3DSD污染土壤堆存区设置

本场地未来地下车库建设及修复后重金属土壤回填时,将清挖出8883.41m3DSD酸土壤,此部分土壤堆存过程中需对堆存场地进行防渗布置,防止堆存过程中影响地表清洁土。

初步设计将DSD酸土壤堆存区布设于原场区东北角污水处理厂区域,堆存区依托原景衡化工公司厂区围墙及污水处理厂拆除后的基坑,面积约3000m2,在现有基坑底部铺设HDPE膜和长丝土工布防止二次污染。

2.2-5 DSD酸土壤堆存区布设

4DSD酸土壤回填方案

根据《衡水景衡化工产品有限公司污染土壤修复技术方案》11.2章节(P78),DSD酸土壤根据安全性医学调查研究的结果显示DSD酸属于对人体无毒产品,但是该物质为弱酸性物质,位于4.9-6.8m深度,建议该部分土壤不出场,原场区消纳,并且只能用于本场地回填,回填时不能用于地表回填和接触地基。

根据场地未来规划,地下车库建设时,地下车库范围外留有2m的清挖退距,此空间可用来消纳建设期间清挖出DSD酸土壤。原修复技术方案指出,DSD酸土壤回填时不能用于地表回填和接触地基。因此,回填时首先在车库外0.5m范围内回填清洁土,在0.5m范围外回填DSD酸土壤,杜绝DSD酸土壤与地下车库接触。经计算该清挖退距空间内,回填0.5m清洁土后剩余空间为9964.4m3,可完全消纳清挖出DSD酸土壤(8883.41m3)。DSD酸消纳容量计算方式如下:

①地下车库外清挖退距2m,其中0.5m需回填清洁土防护,剩余1.5m空间可用于盛纳DSD酸土。消纳容量计算方式如下:

清挖退距内面积-清洁土防护边界内面积)*5m3=23834.086-22758.190*5m3=5379.48m3

②地下车库清挖基坑需进行1:0.5放坡防护,此部分护坡空间在后期回填时也可用于消纳本场地内DSD酸土,消纳容量计算方式如下:

(防护坡边界内面积-清挖退距内面积)*5*1\2=25667.255-23834.086*5*1\2=4582.92m3

根据房地产开发设计,场地内未来地表将抬升0.5m,可将回填后DSD酸土与未来居住人群隔离,满足已批复衡水景衡化工产品有限公司污染土壤修复技术方案》11.2章节(P78),DSD酸土壤根据安全性医学调查研究的结果显示DSD酸属于对人体无毒产品,但是该物质为弱酸性物质,位于4.9-6.8m深度,建议该部分土壤不出场,原场区消纳,并且只能用于本场地回填,回填时不能用于地表回填和接触地基。

2.2.3.2 环境管理要求

1、环境监理

为加强未来房地产开发过程中含DSD酸土壤的开挖及回填过程的环境保护监督管理,防止开挖及回填过程中二次污染的产生,保障人体健康及保护生态环境,建设单位应委托环境监理单位,依据有关环境保护法律法规的要求,对本场地含DSD酸土壤的开发及回填过程实施专业化的环境保护咨询和技术服务,协助和指导建设单位全面落实含DSD酸土壤的开挖及回填过程中的各项环境保护措施。

2、含DSD酸土壤处置报告

在房地产开发项目建设过程中,在严格按照方案要求对清挖出的含DSD酸土壤进行回填处置的同时,应编制含DSD酸土壤回填处置报告,报当地环保局备案。



                                                                                                            委托单位:衡水精信房地产开发有限公司

                                                                                                         联系人: 刘晓

                                                                                                            联系电话:03186889881

                                                                                                           评估单位:河北省环境科学研究院

                                                                                                          联系人:王宏亮

                                                                                                        联系电话:0311-89253570
